滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器
滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。滤筒除尘器按安装方式分,可以分为斜插式,侧装式,吊装式,上装式。滤筒除尘器按滤筒材料分,可以分为长纤维聚酯滤筒除尘器,复合纤维滤筒除尘器,防静电滤筒除尘器,阻燃滤筒除尘器,覆膜滤筒除尘器,纳米滤筒除尘器等。
一、结构

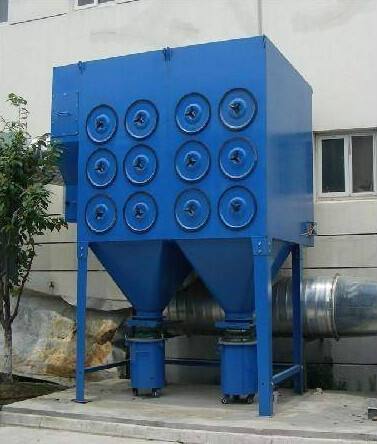

滤筒除尘器由进风管、排风管、箱体、灰斗、清灰装置、滤筒及电控装置组成。
滤筒在滤筒除尘器中的布置很重要,滤筒可以垂直布置在箱体花板上,也可以倾斜布置在花板上,用螺栓固定,并垫有橡胶垫,下部分为过滤室,上部分为净气室,滤筒除了用螺栓固定外, 方便的方法是自动锁紧装置和橡胶装置,这两种方法对安装和维修都十分方便。
二、工作原理:
含尘气体进入滤筒除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下,沉降到灰斗;粒度细、密度小的尘粒进入过滤室,通过布朗扩散和纤维拦截等综合效应,使粉尘沉积在滤筒的滤料表面,净化后的气体进入净气室内,由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面积灰增加而变大,当阻力达到 的设定值时,PLC程序控制脉冲阀的启闭,当脉冲阀开启时,气包内的压缩空气通过文丘里管的扩充,均匀的进入滤筒内部,在滤筒内部形成瞬间的正压,产生巨大的振动,使沉积在滤料上的粉尘脱落,掉入灰斗内,收集的粉尘通过卸灰阀,排出到灰桶内。
三、性能特点:
(1)采用了先进的沉流式布局及滤筒斜装结构,因而除尘器在工作过程中同步清灰效果好;
(2)净化效率高,对于亚微米以上的粉尘有99.9%以上的净化效率,设备运行阻力低,有效节约除尘系统的能耗;
(3)尘气入口设置挡尘板,有缓冲及耐磨作用,不使粉尘直接高速冲击滤筒,因而能延长滤筒的使用寿命;
(4)滤筒15°倾斜抽屉式安装,可使滤筒拆换 方便,而且除尘器本体内不设置传动部件,使其维修工作减至 少。对一般性粉尘,滤筒可长期使用不需要 换,省去了常用袋式除尘器需经常换洗滤袋的繁琐工作,并节省了大量的维修费;
(5)模块式组合,大小可以随意选择,可以扩大原有组合,增加除尘机组,而不需要对原有设备进行太多的改动。
